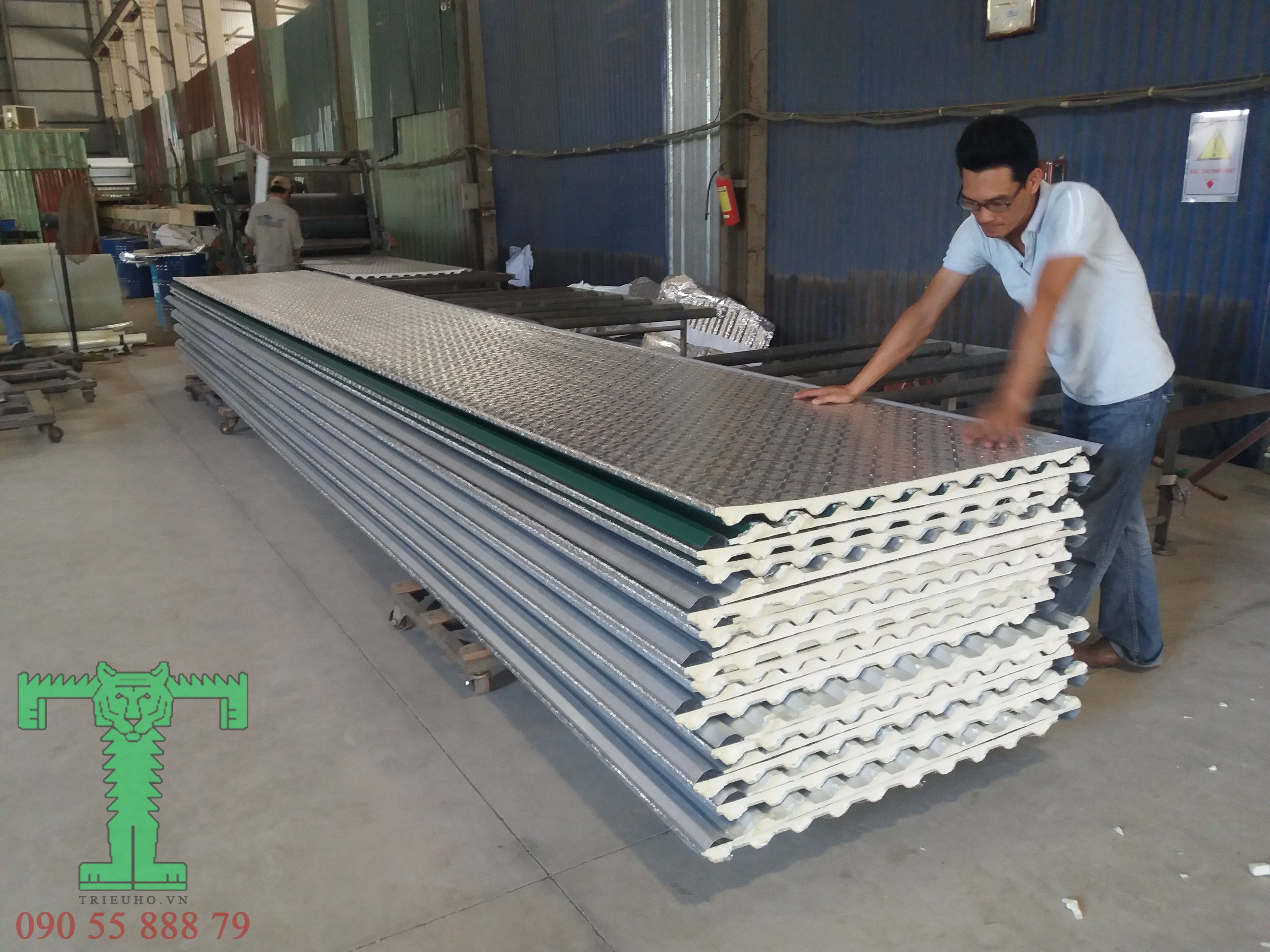

Tonmat Eco 11 Sóng 3 Lớp 1 Mặt Tôn Cách Âm Cách Nhiệt
Mặt trên của sản phẩm TONMAT-ECO sử dụng các loại tôn mạ hợp kim nhôm kẽm/ mạ kẽm, mạ màu theo các tiêu chuẩn như:
– Công nghiệp Nhật Bản JIS G3312,
– Tiêu chuẩn Mỹ ASTM A755/A755-03
– Tiêu chuẩn Châu Âu EN10169,
Các độ dày cơ bản: 0.30mm, 0.35mm, 0.40mm, 0.45mm
Các màu cơ bản như: Xanh rêu, Xanh ngọc, Xanh dương tím, Đỏ đậm và các màu khác theo yêu cầu của khách hàng
Mặt dưới của sản phẩm sử dụng lớp giấy PP/PE có in chìm logo TONMAT hoặc sử dụng lớp giấy bạc nhằm tăng tính thẩm mỹ, tăng độ phản xạ ánh sáng và chống bám bụi ở bên trong công trình.
Để tăng cường tính thẩm mỹ và khả năng chống dột chống bão cho công trình khách hàng có thể sử dụng thêm giải pháp LOCKVIT cho dòng sản phẩm TONMAT-ECO.
Dòng sản phẩm kinh tế sử dụng cho công trình dân dụng (chỉ có loại 11 sóng), đảm bảo hiệu quả cách nhiệt tăng dần (2*->3) và hiệu quả cách âm tăng dần (3->2*).
Phụ kiện kèm theo bao gồm diềm (rìa mái), nóc, máng xối, đinh vít:
BẢNG THÔNG SỐ KỸ THUẬT CỦA TẤM LỢP TONMAT– ECO 11 SÓNG DÂN DỤNG
1.LỚP THỨ NHẤT TRÊN CÙNG: TÔN NỀN MẠ HỢP KIM NHÔM- KẼM, MẠ MÀU ZACS MÀU DO CÔNG TY TNHH BLUESCOPE STEEL VIỆT NAM SẢN XUẤT HOẶC TÔN MẠ KẼM-MẠ MÀU
| TT | CHỈ TIÊU | ĐƠN VỊ | THÔNG SỐ/TIÊU CHUẨN TÔN NỀN | ||
| ZACS MÀU | ZACS LẠNH kinh tế | MẠ KẼM
MẠ MÀU |
|||
| 1 | Thép nền | TCVN 7470 | TCVN 7470 | JISG3302- JISG3312 | |
| 2 | Độ dày lớp tôn thông dụng | mm | 0.27, 0.32,
0.37, 0.42 |
0.27, 0.32,
0.37, 0.42 |
0.26, 0.31,
0.36, 0.41 |
| 3 | Tỷ lệ mạ hợp kim | % | 55.0 % nhôm;
43.5 % kẽm; 1.5 % Silicon |
55.0 % nhôm;
43.5 % kẽm; 1.5 % Silicon |
Kẽm 99.6% |
| 4 | Độ dày tôn sau khi mạ và sơn phủ | mm | 0.30, 0.35,
0.40, 0.45 |
0.30, 0.35,
0.40, 0.45 |
0.30, 0.35,
0.40, 0.45 |
| 5 | Sai số độ dày tôn sau khi mạ và sơn phủ | mm | ± 0.01 | ± 0.01 | ± 0.01 ÷ ± 0.02 |
| 6 | Độ dày lớp mạ hợp kim | μm | 70 | 50 | Không áp dụng |
2.LỚP Ở GIỮA: PU (POLYURETHANE)- VẬT LIỆU CÁCH NHIỆT, CÁCH ÂM NHẬP KHẨU ĐƯỢC SẢN XUẤT TỪ HÓA CHẤT CƠ BẢN CỦA HÃNG HUNTSMAN (MỸ) VÀ BASF (ĐỨC)
| TT | CHỈ TIÊU | ĐƠN VỊ | THÔNG SỐ PU TONMAT – ECO | ||
| ECO2 | ECO2+ | ECO3 | |||
| 1 | Tỷ trọng PU theo TCVN 0359-07 | Kg/m3 | 27 ÷ 28 | 31 ÷ 33 | 35 ÷ 38 |
| 2 | Khả năng cách âm trung bình của lớp PU dày 15 mm, tần số từ 120-4000Hz. | dB | < 27.3 | < 27.3 | < 27.3 |
| 3 | Tỷ suất truyền nhiệt của PU | Kcal/m.h.0C | 0.021 | 0.018 ÷ 0.02 | 0.0178 |
| 4 | Tỷ suất hút ẩm của PU theo TCVN 0395-70 | % | 2.1 | 1.4 ÷ 2 | 1.37 |
| 5 | Tỷ suất hút nước theo diện tích bề mặt | g/m2 | 131.85 | 45 ÷ 125 | 40.03 |
| 6 | Độ bền nén (ISO 604) | N/cm2 | 31.15 | 32 ÷ 34 | 35.67 |
3.LỚP BÊN DƯỚI: MÀNG PP/PVC (NHẬP KHẨU TỪ ĐÀI LOAN)
| TT | CHỈ TIÊU | ĐƠN VỊ | THÔNG SỐ |
| 1 | ĐỘ DÀY LỚP PP/PVC | mm | 0.07 |
THÔNG SỐ KỸ THUẬT CHUNG CỦA TẤM LỢP TONMAT – ECO
| TT | CHỈ TIÊU | ĐƠN VỊ | THÔNG SỐ TONMAT – ECO | DUNG SAI | ||
| ECO2 | ECO2+ | ECO3 | ||||
| 1
|
Khổ sản phẩm | mm | 1070 | 1070 | 1070 | ± 2 |
| Khổ hiệu dụng | mm | 1000 | 1000 | 1000 | ± 2 | |
| 2 | Độ dày lớp PU | mm | 15/32 | 15/32 | 15/32 | ± 1 |
| 3 | Tỷ lệ tràn PU 2 đầu mép tấm lợp (max) | % | 1 | 1 | 1 | |
| 4 | Tỷ lệ xước bề mặt tôn (max) | % | 0.5 | 0.5 | 0.5 | |
| 5 | Khả năng chịu lực nén | Kg/m2 | 200 | 250 | 333.78 | |
| 6 | Khả năng chịu lực bốc của gió, bão | Kg/m2 | 150 | 170 | 183.58 | |
| 7 | Khoảng cách xà gồ | m | 1.2 ÷ 1.5 | 1.3 ÷ 1.6 | 1.4 ÷ 1.7 | |
BẢNG GIÁ TONMAT CHỐNG NÓNG CHỐNG ỒN
( Bảng giá có hiệu lực từ ngày 16/12/2016, giá đã bao gồm thuế GTGT)
TẤM LỢP 03 LỚP (THÔNG DỤNG)
DÒNG SẢN PHẨM – ECO
| – ECO | 11 sóng dân dụng
(Khổ sản phẩm 1070mm/khổ hiệu dụng 1000mm) |
|
| Độ dày sản phẩm (sóng âm/sóng dương) = 15mm/32mm | ||
| ECO2+ | ECO3 | |
| Độ dày tôn (mm) | ĐƠN GIÁ: đồng/m2SP
(chưa bao gồm giải pháp chống dột LOCKVIT) |
|
| 1.Tôn nền Z2/Z3 | ||
| 0.30 | 167.000 | 173.000 |
| 0.35 | 175.000 | 181.000 |
| 0.40 | 183.000 | 189.000 |
| 0.45 | 190.000 | 196.000 |
| 2.Tôn nền Z/ZJ | ||
| 0.30 | 172.000 | 178.000 |
| 0.35 | 180.000 | 186.000 |
| 0.40 | 188.000 | 194.000 |
| 0.45 | 195.000 | 201.000 |
| 3.Tôn nền AZ50/AZ50J | ||
| 0.30 | 175.000 | 181.000 |
| 0.35 | 183.000 | 189.000 |
| 0.40 | 191.000 | 197.000 |
| 0.45 | 198.000 | 204.000 |
| 4.Tôn nền F | ||
| 0.30 | 178.000 | 184.000 |
| 0.35 | 186.000 | 192.000 |
| 0.40 | 194.000 | 200.000 |
| 0.45 | 201.000 | 207.000 |
| 5.Tôn nền AZ70/AZ70J/AZ100 ( 0.34 – 0.40 – 0.44) | ||
| 0.30 | 181.000 | 187.000 |
| 0.35 | 191.000 | 197.000 |
| 0.40 | 201.000 | 207.000 |
| 0.45 | 208.000 | 214.000 |
| 6.Tôn nền AZ70DQ | ||
| 0.40 | 209.000 | 215.000 |
| 0.45 | 218.000 | 224.000 |
| 0.50 | 227.000 | 233.000 |
Sản phẩm – ECO/GB, mặt dưới là lớp giấy bạc có đơn giá tăng thêm 3.000đồng/m2 sản phẩm
CÔNG TY TNHH TRIỆU HỔ
Bản giá trên là bản giá tham khảo, quý khách vui lòng liên hệ để có giá tốt nhất.
Liên hệ ngay: Tel: 090 55 888 79
Email: info@trieuho.vn
Hướng dẫn lắp đặt tôn chống nóng cách nhiệt theo phương pháp thông thường và phương pháp dùng Lockvit
A. Dùng đinh 7cm bắn xuống xà gồ như tôn thông dụng
B. Dùng phương pháp Lockvit
Mọi hỗ trợ chi tiết lắp đặt vui lòng liên hệ để hướng dẫn: 090 55 888 79
